Android Custom View: Extending The Views



아래 링크의 글을 번역한 글입니다.



vladsonkin.com/android-custom-view-extending-the-views/

Android Custom View: Extending The Views - vladsonkin.com





Android Custom View: Extending The Views - vladsonkin.com

대부분 안드로이드에 있는 다양한 View를 이용해 앱을 개발합니다. 하지만 특이한 디자인과 애니메이션들을 구현하기에는 부족합니다. 이런 경우를 위해 안드로이드는 커스텀 뷰로 모든 것을 만들 수 있도록 했습니다.





Custom View Android

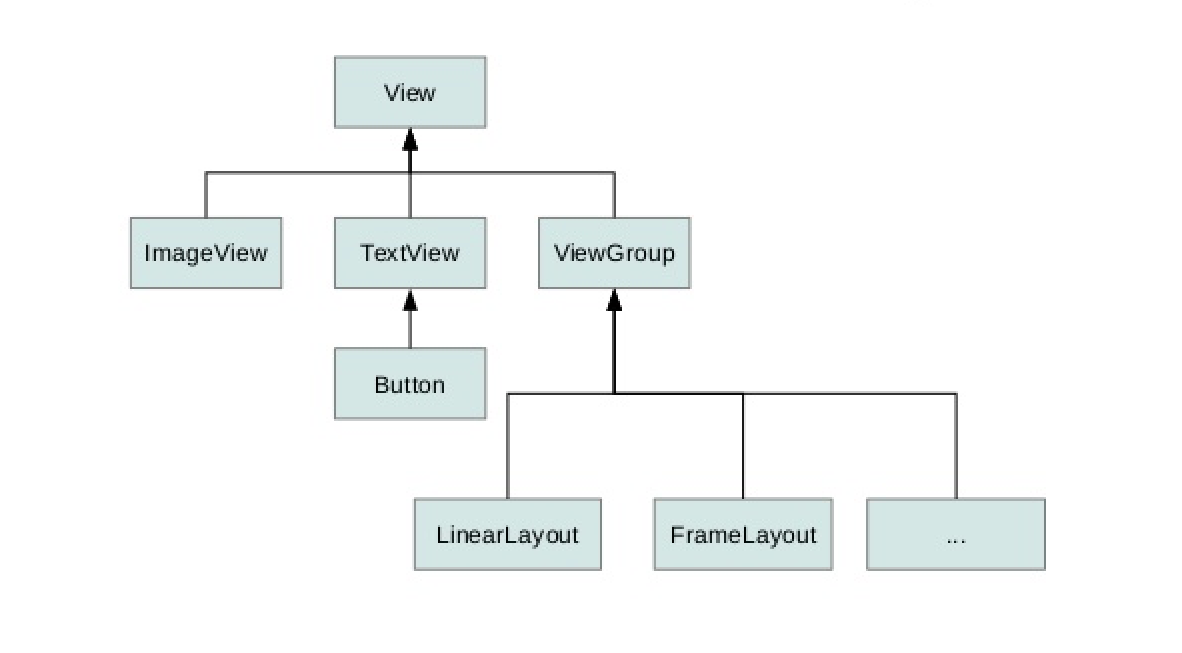

커스텀 뷰는 뷰의 서브클래스이며, 기존의 view나 viewGroup들이 요구사항을 충족하지 모할 때 사용됩니다.



커스텀뷰를 두가지 카테고리로 나눠볼 수 있습니다.

1. 혼합된 커스텀뷰(Compound Custom View), 기존의 뷰들을 하나의 요소로 합친 뷰

2. 커스텀뷰(Custom View), 기존에 있는 뷰의 기능을 확장하거나 완전히 새로 만든 뷰





Compound View

Compound View는 다른 뷰들을 하나로 만든 뷰입니다. 장점은 다음과 같습니다.

• 재사용성. 이 컴포넌트(Compound View)를 한번 구현하면 다시 재사용할 수 있습니다.
• 커스텀 API. 커스텀 뷰에 따라 설정된 편리하게 API를 제공할 수 있습니다.





간단한 Compound View를 만들어보겠습니다.





TextView와 ImageView가 있는 xml layout을 만들어주세요

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="wrap_content"
    tools:context=".customView.CompoundViewActivity">

    <TextView
        android:id="@+id/status"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        tools:text="Success" />

    <ImageView
        android:id="@+id/icon"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        tools:ignore="ContentDescription"
        tools:src="@drawable/ic_success" />

</androidx.constraintlayout.widget.ConstraintLayout>



그리고 이 커스텀 뷰를 inflate하겠습니다.

class StatusView : ConstraintLayout {
    constructor(context: Context) : super(context)
    constructor(context: Context, attrs: AttributeSet?) : super(context, attrs)
    constructor(context: Context, attrs: AttributeSet?, defStyleAttr: Int) : super(
        context,
        attrs,
        defStyleAttr
    )

    private var ui: ActivityCompoundViewBinding

    init {
        ActivityCompoundViewBinding.inflate(LayoutInflater.from(context), this, true).also {
            ui = it
        }
    }
}

compound custom view를 만들 때 일반적으로 FrameLayout, ConstraintLayout, LinearLayout 같은 ViewGroup을 상속받습니다. 이는 onDraw(), onMeasure()같은 몇몇 기능들을 간현하게 구현하도록 도와줍니다.



Note : 여기서 XML로 레이아웃을 지정했지만 코드로 TextView나 ImageView를 만들어서 레이아웃에 추가할 수 있습니다.



이제 위에서 만든 View를 모든 화면에서 재사용할 수 있습니다. 하지만 아직 어떤 기능도 하지 않기 때문에 StatusView에 몇몇 요소들을 추가해보겠습니다.

fun setStatus(status: Status) = when (status) {
  Status.SUCCESS -> {
    ui.status.text = context.getString(R.string.success)
    ui.icon.setImageResource(R.drawable.ic_success)
  }
  Status.ERROR -> {
    ui.status.text = context.getString(R.string.error)
    ui.icon.setImageResource(R.drawable.ic_error)
  }
}

enum class Status {
  SUCCESS,
  ERROR
}



compound view의 또다른 장점은 유연한 API입니다. client에서 setStatus()함수를 호출하기만 하면 compound view가 알아서 작업을 수행합니다.

class CompoundViewActivity : AppCompatActivity() {

    lateinit var ui: ActivityCompoundViewBinding

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)

        ui = ActivityCompoundViewBinding.inflate(layoutInflater).apply {
            setContentView(root)
        }

        ui.statusView.setStatus(StatusView.Status.SUCCESS)

    }
}







Android Custom View Example

두번째 카테고리는 단일 커스텀뷰입니다. 기존의 뷰를 상속받는다면 쉽게 만들 수 있습니다. 만약 비슷한 뷰가 이미 있다면 상속받아서 추가 및 수정 작업을 하면 됩니다. 가장 큰 이점은 더 전문화된 클래스(구체화된 클래스)로 커스텀 뷰를 만들고 이를 재사용하 수 있다는 것입니다.

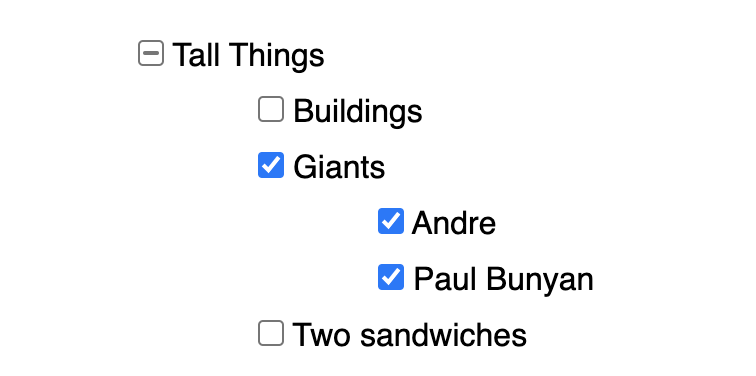

아래와 같은 체크박스를 만들어보겠습니다.





AppCompatCheckBox를 상속받아서 원하는 동작들을 구현하고, 부족한 부분들을 추가해보겠습니다.

class IndeterminateCheckBox : AppCompatCheckBox {
  constructor(context: Context) : this(context, null)
  constructor(context: Context, attrs: AttributeSet?) : this(context, attrs, 0)
  constructor(context: Context, attrs: AttributeSet?, defStyleAttr: Int) : super(
    context,
    attrs,
    defStyleAttr
  )

  init { setState(State.UNCHECKED) }

  fun setState(state: State) = setButtonDrawable(
    when (state) {
      State.UNCHECKED -> R.drawable.ic_checkbox_unchecked
      State.INDETERMINATE -> R.drawable.ic_checkbox_indeterminate
      State.CHECKED -> R.drawable.ic_checkbox_checked
    }
  )

  enum class State { UNCHECKED, INDETERMINATE, CHECKED }
}

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="wrap_content"
    android:orientation="vertical">

    <com.jinhanexample.customView.compoundView.StatusView
        android:id="@+id/statusView"
        android:layout_width="match_parent"
        android:layout_height="wrap_content" />

    <com.jinhanexample.customView.compoundView.IndeterminateCheckBox
        android:id="@+id/indeterminate_1"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:layout_marginTop="50dp" />

    <com.jinhanexample.customView.compoundView.IndeterminateCheckBox
        android:id="@+id/indeterminate_2"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:layout_marginLeft="25dp" />

    <com.jinhanexample.customView.compoundView.IndeterminateCheckBox
        android:id="@+id/indeterminate_3"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:layout_marginLeft="50dp" />

</LinearLayout>

class CompoundViewActivity : AppCompatActivity() {

    lateinit var ui: ActivityCompoundViewBinding

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)

        ui = ActivityCompoundViewBinding.inflate(layoutInflater).apply {
            setContentView(root)
        }

        ui.statusView.setStatus(StatusView.Status.ERROR)

        ui.indeterminate1.setState(IndeterminateCheckBox.State.INDETERMINATE)
        ui.indeterminate2.setState(IndeterminateCheckBox.State.UNCHECKED)
        ui.indeterminate3.setState(IndeterminateCheckBox.State.CHECKED)

    }
}



아래는 메모장 앱에서 사용할 수 있는 LinedEditText 예제입니다. onDraw를 오버라이딩하여 변화를 주었습니다.

class LinedEditText(context: Context, attrs: AttributeSet?) : AppCompatEditText(context, attrs) {
  private val rect: Rect = Rect()
  private val paint: Paint = Paint()

  init {
    paint.style = Paint.Style.STROKE
    paint.color = -0x7fffff01
  }

  override fun onDraw(canvas: Canvas) {
    val count = lineCount

    // Draws one line in the rectangle for every line of text in the EditText
    for (i in 0 until count) {
      val baseline = getLineBounds(i, rect)
      canvas.drawLine(
        rect.left.toFloat(),
        (baseline + 1).toFloat(),
        rect.right.toFloat(),
        (baseline + 1).toFloat(),
        paint
      )
    }

    super.onDraw(canvas)
  }
}

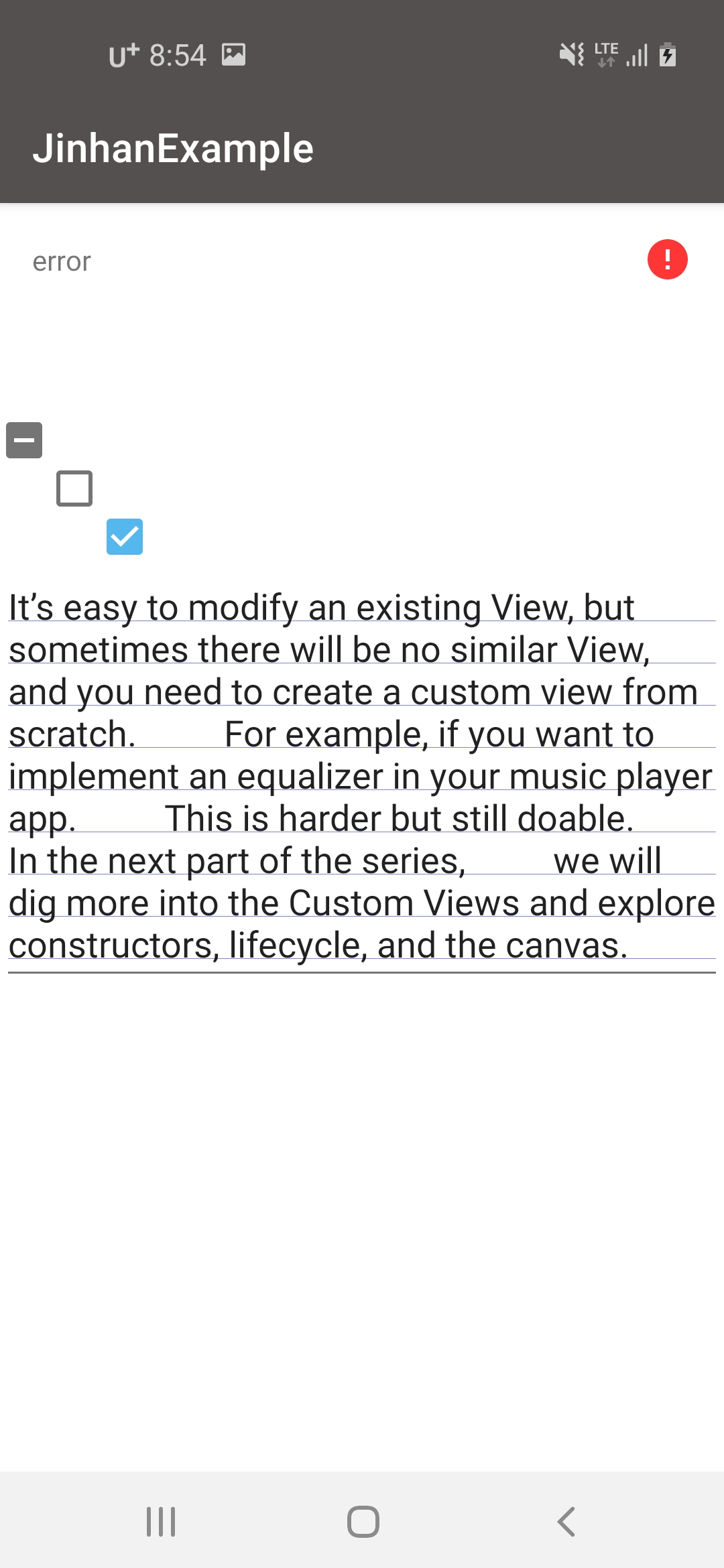

결과 이미지입니다.
